同轴电缆是什么?同轴电缆传输距离与规格型号

同轴电缆是什么

同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。同轴电缆分50Ω基带电缆和75Ω宽带电缆两类。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输,数据率可达10Mbps。 同轴电缆(CoaxialCable)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成,在里层绝缘材料的外部是另一层环形导体及其绝缘体,然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

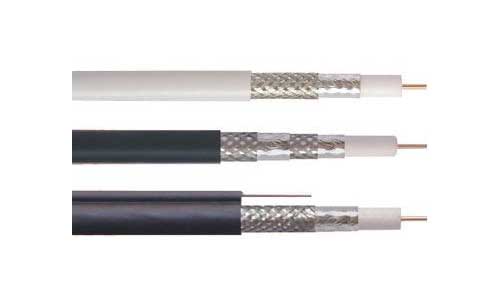

同轴电缆

同轴电缆传输距离

SYV -同轴射频电缆 一般所只的视频线为电视有线,也可用作安防领域的监控摄像头用线。

下面是一般视频线的参数

75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)

SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.

SYV75-3传输在300米之内效果好.

SYV75-5传输在800米内效果更好.

同轴电缆传输距离视频线分

75-3(100米) 传速距离

75-5(300米) 传速距离

75-7(500--800米) 传速距离

75-9(1000---1500米) 传速距离

75-12(2000----3500米) 传速距离

75代表电阻, -3代表线径

SYV视频线和射频线的主要区别是什么

SYV——实心聚乙烯绝缘,PVC护套,国标代号是射频电缆——又叫视频电缆。 绝缘层物理特性不同:SYV是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充。

同轴电缆规格型号

同轴电缆按用途可分为两种基本类型:基带同轴电缆和宽带同轴电缆。目前基带常用的电缆,其屏蔽线是用铜做成的网状的,特征阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。
