母线槽是什么 母线槽规格型号及母线槽和电缆的选择

母线槽是什么

通俗地说母线槽就是放电缆的长条铁盒,从上面盖盖子,用以把配电电缆(供电主电源的电缆不一定是铜排,而且铜排不允许封闭)封闭在其中。因为母线往往很长,所以铁盒其实是很多段连接在一起的,每段铁盒接头端要用软线(一般是软铜带)互相连接,最后在端头处作良好接地,以保证漏电不至于伤害人体。 要用专业术语来解释的话,母线槽就是为了面对现代高层建筑和大型的车间需要巨大的电能、而需要成百上千安培的强大电流就要选用安全可靠的一种传导设备。

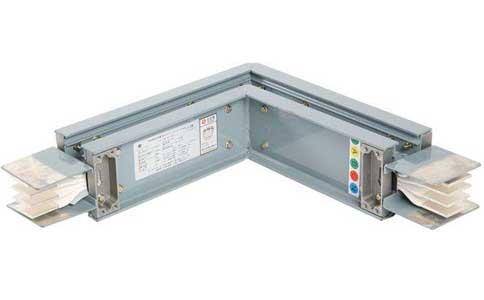

母线槽

母线槽特点

产品具有体积小、输送电流大、安全可靠、安装灵活、容量大、设计施工周期短、装拆方便、不会燃烧、使用寿命长、配电施工与基建施工互不干扰、设计合理、规格齐全等优点,低压母线槽是现代大、中型企业,高层建筑、引进工作程、实验基地等场所最理想的供电设备。

母线槽是干什么用的

母线槽是引用美国、日本专业技术,适用于额定工作电压660V及以下,频率为50Hz(或变容量节60Hz)、额定电流从60A~5000A的三相三线、三相四线和三相五线系列中的供配电系统,产品具有体积小、输送电流大、安全可靠、安装灵活、配电施工与基建施工互不干扰、设计合理、规格齐全等优点,低压母线槽是现代大、中型企业,高层建筑、引进工作程、实验基地等场所最理想的供电设备。

母线槽规格型号

母线按外型和结构,大致分为以下三类:

硬母线:包括矩形母线、槽形母线、管形母线等。

软母线:包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等。

封闭母线:包括共箱母线、分相母线等。

电流等级:250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。

极数:4P 5P。

类型:直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线。

母线槽和电缆的选择

1、载流量低压电缆的截面积最大为1000mm2,额定电流为1600A。这么大规格电缆因其体积和重量过大,很少应用于实际工程中。工程中一般常用的是400 mm2及以下规格电缆,这就要求使用多根电缆来实现同时供电。而母线槽额定电流最大可达6300A,其强大的载流能力是电缆根本无法比拟的。

2、过载能力不论电缆还是母线槽,过载能力都取决于所用绝缘材料的工作温度。母线槽绝缘材料的工作温度为105℃,现已开发出工作温度为140℃以上的辐照交联阻燃缠绕带(PER)和辐射交联聚烃热收缩管。而目前电缆所用绝缘材料的常期工作温度一般为90℃和105℃,辐照交联电缆的最高工作温度为125℃。因此,母线槽的过载能力远远大于电缆。

3、防火性能普通电缆的绝缘层和外护套会燃烧。即使阻燃电缆在火焰下也会燃烧,只有在火焰离开后才燃烧。耐火电缆不会燃烧,但价格昂贵,只有在消防报警电路系统等不准停电的场合才使用耐火电缆。而母线槽外壳是金属的,不会燃烧,即使铜排的绝缘材料发生燃烧,火苗也不会危机到母线槽外面。

4、散热性能电缆的绝缘和外护套既是绝缘层,又是隔热层。因此,为了保持电缆散热,当电缆在桥架内敷设时,最多允许敷设2层,其原因主要是考虑散热问题。而母线槽利用空气传导散热,并通过紧密接触的钢制外壳,把热量散发出去,因此它的散热性能比电缆优越的多。

对于低压配电系统中的重要干线选择母线槽,显然有其明显优势。对于小电流分支线路,选择电缆也有其灵活方便的优点,这就需要专业配电设计人员以实际需要进行选择配置。
