什么矿物绝缘电缆 矿物绝缘电缆特点及用途

矿物绝缘电缆是什么电缆

矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆,作为配线使用时,国内习惯称作氧化镁电缆或防火电缆。它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆,矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。

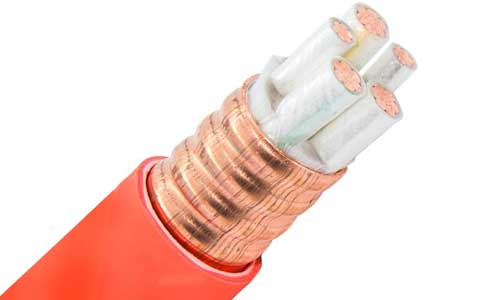

矿物绝缘电缆

矿物绝缘电缆组成

矿物绝缘电缆是用退火铜作为导体、密实氧化镁作为绝缘、退火铜管作为护套的一种电缆,必要时,在退火铜护套外面挤包一层塑料外护层,特殊要求无烟无卤场合可以在外面加一层低烟无卤护套。

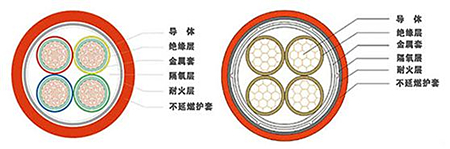

矿物绝缘电缆结构

矿物绝缘电缆优点

1、耐火 在矿物绝缘电缆中应用的二种材料铜和氧化镁是无机物。此种电缆不会燃烧,也不会助燃,在接近火焰的条件下仍可继续操作。铜护套的1083℃下熔融,而氧化镁绝缘材料则在2800℃下固化。

2、操作温度高 矿物绝缘电缆可耐连续操作温度高达250℃。但是,在紧急情况下,电缆可在接近铜护套熔点的温度下,在短时间内继续操作。

3、寿命长 在矿物绝缘电缆中应用的无机材料,可保证电缆具有稳定性、寿命长和耐火性。

4、防爆性 矿物绝缘电缆中高度压实的绝缘材料,可阻止蒸汽、气体和火焰在与电缆连接的设备零件之间通过。

5、外径小 矿物绝缘电缆的直径比其他额定电流相同的电缆要小。

6、防水 如果将矿物绝缘电缆完全浸在水中,借助其无缝金属护套,矿物绝缘电缆可继续操作。

7、机械强度高 矿物绝缘电缆坚固耐用,可经受剧烈的机械破坏,而不会损害其电性能。

8、载流量大 对同相同截面的电缆而言,矿物绝缘电缆比其他类型的电缆传输较高的电流。同时,矿物绝缘电缆还可耐受相当的过载。

9、短路故障额定值 在相同温度下,矿物绝缘电缆的短路故障额定值明显地比其他类型的电缆要高。

10、接地 对于矿物绝缘电缆来说,独立的接地导线是不需要的,因为此电缆所用的铜护套已起到接地导线的作用,可提供极好的低接地电阻。就接地护皮回路(ESR)布线而言,在MEN(多接地中性)系统中,外层铜护套可用作接地和中性导体。

11、耐腐蚀性高 矿物绝缘电缆的铜护套具有高耐腐蚀性,对于大多数的装置来说,它不需要采取附加的防护措施。在电缆的铜护套易遭受化学品腐蚀或工业染污严重的地方,应使用包有塑料外护套保护矿物绝缘电缆。

矿物绝缘电缆产品特性

1、防火 由于电缆全都是用无机物(金属铜和氧化镁粉)组成,它本身不会引起火灾,不可能燃烧或助燃,由于铜的熔点是1083℃、氧化镁的熔点是2800℃,因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电,是一种真正意义上的防火电缆。并能通过BS6387 C、W、Z试验。

2、载流量大、防水 由于矿物绝缘电缆实际正常使用温度可以达到250℃,IEC60702规定矿物绝缘电缆连续工作温度是105℃,这是考虑到终端密封材料和安全的需要,即使这样,它的载流量还远远超过其他电缆,因为氧化镁粉具有比塑料更好的导热系数,所以同样的工作温度,载流量更大。对于16mm2以上的线路,可以降低一个截面,对不允许人接触的地方,可以降低两个截面。 由于矿物绝缘电缆采用的铜护套是无缝铜管,终端连接采用的密封泥又是一种可以长期浸泡在水中的高科技产品,所以水分子完全被阻隔在外,是一种真正意义上的防水产品。

3、防爆 耐腐 防爆特性:由于矿物绝缘电缆采用的铜护套是无缝铜管,而且氧化镁粉又是紧密压实的,可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备,因此电缆具备防爆特性。 耐腐蚀性:由于铜有较好的耐蚀性,在正常使用的环境下不需要任何附加的保护,在特殊的环境条件下,如对铜有较强的腐蚀作用的环境中,电缆外面再加一层PVC外护套,所以电缆有很好的耐腐蚀性。

4、耐机械损伤、寿命长、无卤无毒 耐机械损伤:由于电缆的金属护套有一定的强度和韧性,氧化镁在电缆加工过程中又是经过高度压缩的,所以电缆在遭受弯曲、压扁、扭转等变形时,芯线之间以及芯线和护套之间的相对位置保持不变,不会产生短路,也不会影响电气性能。 寿命长:由于电缆采用的材料全部是无机材料,不老化。其使用寿命可以按照铜护套氧化腐蚀的速率来计算。资料显示,护套氧化0 .25mm,在250℃的环境温度下需要257年,而矿物绝缘电缆的护套厚度一般都在0.34-1.05之间,使用温度又低于250℃,所以该电缆具有长寿命的特点。 无卤无毒:由于电缆全都是用无机物(金属铜和氧化镁粉)组成,因而即使在1000℃的高温下燃烧也不会产生烟雾、卤素和有毒气体是真正意义上的无卤无毒电缆。

5、耐过载、铜护套可以作接地线 耐过载:由于铜的熔点是1083℃、氧化镁的熔点是2800℃,与普通塑料电缆相比,矿物绝缘电缆的载流量能力可以提高一个截面等级,同时能承受相当大的过载,其过载能力可以达到正常载流量的10倍以上。 铜护套可以作接地线:对于矿物绝缘电缆,由于铜护套的连续性和极低的接地电阻,因此可以作为接地导线使用,不需要独立的接地导线。
