导线安全载流量,导线载流量口诀及口诀含义

为了保证导线长时间连续运行所允许的电流密度称安全载流量。 一般规定是:铜线选5~8a/mm2;铝线选3~5a/mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条 件等综合因素决定。 一般情况下,距离短、截面积小、散热好、气温低等,导线的导电能力强 些,安全载流选上限; 距离长、截面积大、散热不好、气温高、自然环境差等,导线的导电能力弱些,安全载流选下限; 比如:15kw的三相电机和5kw的单相负荷选择电缆 三相电机额定电流i=p/1.732ucosφ=15/1.732/0.38/0.8=28a 单相负荷额定电流i=p/ucosφ=5/0.22/0.8=28a

如果是近距离(几十米以内),铜电缆6平方毫米,铝电缆10平方毫米。 如果是中距离(几百米以内),铜电缆10平方毫米,铝电缆16平方毫米。 如果是 远距离(接近千米),铜电缆16平方毫米,铝电缆25平方毫米。 以上计算,减少截面积导线发热,损耗严重,甚至不能正常工作,加大一 个等级的截面积会更好。

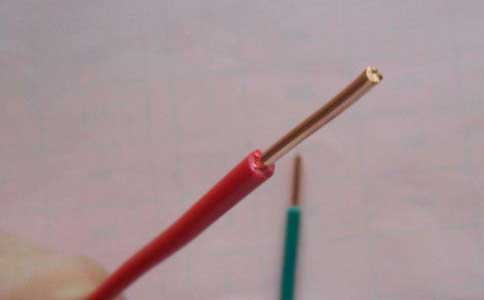

铜导线

导线载流量口诀

二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。下面给的家解释一下这口诀的含义

口诀含义:

二点五下乘以九,往上减一顺号走。说的是2.5mm及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm导线载流量为2.5×9=22.5A。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减1,即4×8、6×7、10×6、16×5、25×4

三十五乘三点五,双双成组减点五。说的是35mm的导线载流量为截面数的3.5倍,即35×3.5=122.5A,从50mm及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm导线的载流量为截面数的3倍,95、120mm导线载流量是其截面积数的2.5倍,依次类推。

条件有变加折算,高温九折铜升级。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm铜线的载流量,可按25mm铝线计算。
