0.6/1KV VV、VLV2芯2.5-185平方电力电缆外径、重量及载流量表

来源：金环宇电线电缆发布日期：2020-05-28 08:51

金环宇0.6/1KV VV、VLV2芯2.5-185平方聚氯乙烯绝缘聚氯乙烯护套电力电缆外径、重量及载流量表

标称截面(m㎡)	电缆参考外径(mm)	允许载流量(A)				电缆参考重量(kg/km)
		空气中敷设		地埋敷设
		CU	AL	CU	AL	CU	AL
2*2.5	11.3	26	20	34	27	158	126
2*4	13.1	35	27	44	35	221	171
2*6	14.1	44	35	56	44	274	199
2*10	16.7	60	46	76	58	378	248
2*16	18.8	80	62	100	77	519	314
2*25	22.3	107	83	129	100	758	433
2*35	24.6	131	102	157	121	978	510
2*50	23.1	152	118	187	145	1217	601
2*70	25.7	194	149	233	179	1613	750
2*95	29.3	238	185	278	215	2157	983
2*120	31.7	275	214	318	247	2658	1162
2*150	35.0	318	246	357	276	3296	1444
2*185	38.6	366	284	404	314	4027	1753

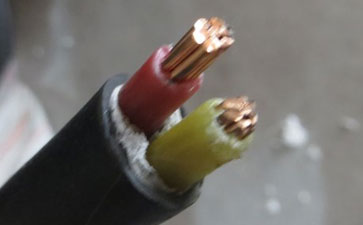

金环宇0.6/1KV VV、VLV2芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

产品标准

本产品按GB/T 12706.1-2008标准组织生产。

低烟低卤阻燃型电缆按GB/T 12706.1-2008、GB/T19666-2005标准生产。

阻燃、耐火型电缆执行GB/T12706.1-2008、GB/T19666-2005、GA306-2007。

产品使用特性

1、额定电压Uo/U为0.6/1KV;

2、电缆导体的长期允许工作温度为70℃;

3、短路时(持续时间不超过5S)电缆导体的温度不超过160℃;

4、电缆敷设温度应不低于0℃，其最小弯曲半径如下：

单芯电缆——无铠装20D，有铠装——15D;

多芯电缆——无铠装12D，有铠装——10D;

注(D为电缆外径mm)。

主要技术参数

电缆载流量计算条件：

环境温：空中敷设为40℃，地埋敷设为25℃。

电缆导体工作温度70℃。

电缆埋地敷设时，土壤热阻系数g=1.0℃m/w，但尚未考虑电缆长期运行时由于水分迁移而导致土壤热阻系数升高的现象。

电缆埋地敷设时，电缆与地面距离为700mm。

多根电缆敷设时，在空气中和土壤中要分离敷设。

单芯电缆敷设时，若采用三角形排列则为“品”字形，若采用平面排列，电缆间的距离为2倍的电缆外径。
