电线型号代号表示方法及含义

电线电缆型号含义:

R-连接用软电缆(电线),软结构。  

V-绝缘聚氯乙烯。  

V-聚氯乙烯绝缘   

V-聚氯乙烯护套  

B-平型(扁形)。  

S-双绞型。  

A-镀锡或镀银。  

F-耐高温  

P-编织屏蔽   

P2-铜带屏蔽   

P22-钢带铠装  

Y—预制型、一般省略,或聚烯烃护套  

FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同  

YJ—交联聚乙烯绝缘  

V—聚氯乙烯绝缘或护套  

ZR—阻燃型  

NH—耐火型  

WDZ—无卤低烟阻燃型  

WDN—无卤低烟耐火型  例如:SYV 75-5-1(A、B、C)  

S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编  

75:75欧姆 5:线径为5MM 1:代表单芯  

SYWV 75-5-1  

S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套  

75:75欧姆 5:线缆外径为5mm 1:代表单芯  

例如:RVVP2*32/0.2 RVV2*1.0 BVR  

R: 软线 VV:双层护套线 P屏蔽  

2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2mm  

ZR-RVS2*24/0.12  

ZR: 阻燃 R: 软线 S:双绞线  

2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12mm  

(1)用汉请拼音第一个字母的大何表示绝缘种类、.导体材标、内护层材科和结构特点。如用Z代表纸(zhi)L代表铝(lu), ZR代表阻燃(zuran)NH代表耐火(naihuo)。

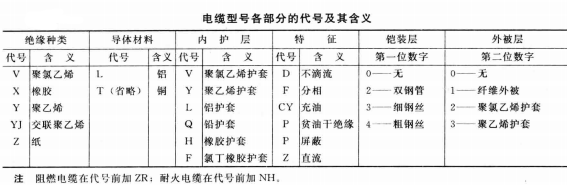

电缆型号各部分的代号及其含义
电缆型号各部分的代号及其含义

(2)用数字表示外护层构成,有二位数字,无数字代表无铠装层,无外被层、第一位数表示铠装,第二位数表示外被,例如,租钢丝铠装纤维外被表示为41。

两芯、三芯电缆结构表示图
两芯、三芯电缆结构表示图

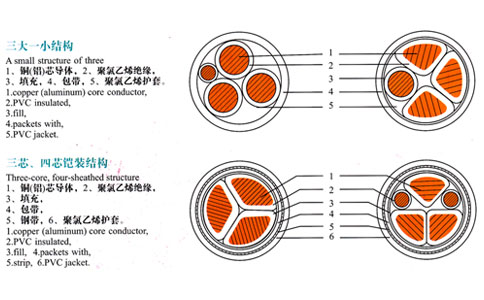

三芯、四芯电缆结构表示图
三芯、四芯电缆结构表示图

(3)电缆型号按电缆结构的排列-般依下列次序:绝缘材料 导体材料 内护层 外护层

(4)电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。例如:

1)VV42--10 3X50表示铜芯、聚氯乙烯绝缘、粗钢线铠装、聚氯乙烯护套、额定电压10kV、三芯、标称截面积为50mm²的电力电缆。

2)YJV32-1 3x150表示铜芯,交联聚乙烯绝缘。细钢丝铠装、亲氣乙烯护套,额定电压IkV、三芯、标称截面积为150mm²的电力电缆。

3)ZLQ02-10 3x70表示铝芯、纸绝缘、铅护套、无铠装、聚氮乙烯护套,额定电压10kV、三芯、标称截而积为70mm²的电力电缆。

充油电缆型号及产品表示方法

充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号为CY。外护层结构从里到外用加强层、铠装层、外被层的代号组合表示。外护层代号见下图。绝缘类别、导体、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

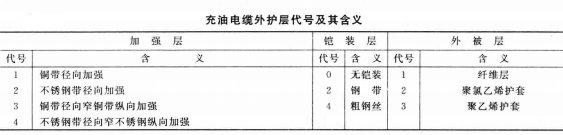

充油电缆外护层代号及其含义
充油电缆外护层代号及其含义

例如:CYZQ102 220/1X300表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙烯 护套、额定电压220KV、单芯、标称面积为300mm²的自容式充油电缆。
