电缆接头做法步骤电缆接头制作规范

电缆接头做法图解

一、剥出外护套

注意:剥除外护套时应根据电缆头附件的长度或设备需要的实际长度剥取。 剥除时应做好标记,保证断口的光滑。

二、去除钢铠

自断口处75px用扎丝扎紧钢铠,既能做标记又能使钢铠锯开后不散乱。锯钢铠时应小心不要锯到里面的绝缘。

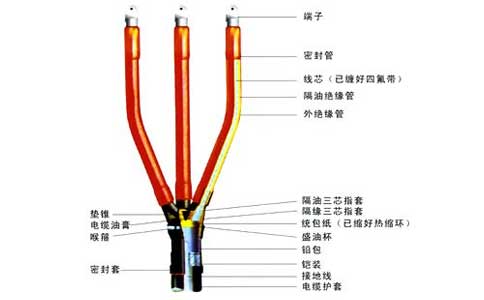

电缆终端接头

三、剥除内护套

1、自钢铠断口处75px剥除内护套。

2、取出电缆内的填充物。

3、用PVC胶带把铜屏敝包紧。

4、把线芯分开,注意不要弄伤断口处电缆的绝缘。

四、焊接接地线

1、用锉刀打磨钢铠后用电烙铁焊接接地线。

2、然后再把一扁平接地线分成三股,在断口75px处用铜丝扎紧于线芯铜屏蔽上。用电烙铁焊于铜屏蔽,焊接时不要伤了主绝缘。

3、用电烙铁给接地线上镀锡,做一防潮段,防止潮气顺着接地线进入。

4、用填充胶包绕自外护套向下125px处开始向三岔口处包绕。

5、注意把两根接地线分开绝缘。

五、热缩分支手套

1、戴入分支手套,用烤把进行热缩,热缩时应从一端开始慢慢加热,向热缩处缓慢推进。

2、不能同时热缩两端,以防止空气排不出来出现鼓泡,开裂。

3、不能在三支手套处长时间烘烤,应为那是最脆弱的地方。靠近电缆外护套处要热缩好,以防潮气从此进入。

六、剥除铜屏蔽和外半导电体

1、自分支手套上端部50px处做好标记剥除铜屏蔽。

2、要把屏蔽层里的色带在分支手套上用胶带做好记号,以防弄错

3、再自铜屏蔽50px处做好标记剥除外半导体。

4、注意剥铜屏蔽时不要损伤外半导体。 5、注意剥外半导体时不要损伤主绝缘。

6、制作电缆终端时剥除一小段屏蔽层主要目的是用来保证高压对地的爬电距离的。剥除屏蔽层的长度以保证爬电距离;增强绝缘表面抗爬电能力为依据。

七、剥除线芯绝缘和清理主绝缘

1、量取线鼻子孔深再加5mm处剥去主绝缘。

2、用砂布打磨主绝缘表面,去除半导体粉尘。

3、清洁主绝缘层表面用不掉毛的浸有清洁剂的细布或纸擦净主绝缘表面的污物,清洁时只允许从绝缘端向半导体层,不允许反复擦,以免将半导电物质带到主绝缘层表面。

八、安装应力管

1、先用干净的软布蘸酒精清理主绝缘表面,清洁时只允许从绝缘端向半导体层,不允许反复擦。

2、再用硅脂均匀涂抹在线芯主绝缘上,用硅脂润滑界面,以便于安装,同时填充界面的气隙,消除电晕。

3、在半导体断口处主绝缘包绕37.5px应力疏散胶至半导体全部包绕。

4、开始安装应力管。

九、压接线鼻子和处理主绝缘

1、根据现场设备连接的实际位置确定各相电缆的长短。

2、用钢刷蘸些凡士林在线芯上擦拭。

3、再用钢锉挫平线鼻子上的压痕。 4、用酒精布擦拭主绝缘和线鼻子在线鼻子与主绝缘断口处用填充教包绕整个线鼻子。

5、在制作终端头时,可以不削铅笔头。但是,如电缆绝缘端部与接线金具之间需包绕密封带时,为保证密封效果,通常将绝缘端部削成锥体,以保证包绕的密封带与绝缘能很好的粘合。

6、套入热缩绝缘管,使管口带有密封胶的一端在分支手套处。

7、割去多余绝缘管。

8、开始热缩,热缩时活力不宜过猛,火焰朝收缩方向缓慢推进,应从分支手套处向端部热缩。

9、根据事先做好的标记,穿入相色管,热缩紧固。

电缆接头制作规范

第一条:由于塑料绝缘电缆材料密实,硬度大,有时半导电屏蔽层与绝缘层粘附精密,而当前专用工具尚不普及,造成剥切困难,易损伤线芯和保留绝缘层的外表面,应特别注意。

第二条:为确保充油电缆线路施工质量,提出了接头,低位终端、高位终端的施工顺序。

第三条:制作中、低压电缆终端和接头必须采取的措施。由于电缆及其附件种类很多,具体施工方法和措施应遵循工艺原则。6KV及以上电缆在屏蔽中金属护套端部电场集中,场强较高,必须采取有效措施减缓电场集中。常用的方法有胀铅、制作应力锥,施加应力带、应力管等措施。

第四条:根据能源部教育司培训电力电缆技工教材,给出了制作35KV及以下电缆终端头及接头的关键剥切尺寸。

第五条:制作塑料绝缘电缆终端和接头必须除去部分半导体电屏蔽层,根据塑料绝缘电缆半导体电屏的的形式,提出了不同的除去方法。对包带石墨屏蔽层必须使用溶剂如丙酮、三氯乙烯等,擦抹时应从高压端部往接地方向单向擦,不要往复擦拭,避免把导电粉末带向高电位。

第六条:油质电缆终端及接头的制作关键是部分保留统包绝缘,扮弯芯线时,不得损伤纸绝缘,绕包附加绝缘、灌注填充油绝缘材料时应尽量消除线芯分支处的气隙。

第七条:为了确保制作充油电缆终端及接头的施工质量,包绕附加绝缘时应保持一定油不间断的从绝缘内部渗出,避免潮气进入和减少包绕时外来污染,因此不应完全关闭压力油箱,渗出的油及时排出,可提高终端内油质的质量。

第八条:电缆接头两侧电缆的金属屏蔽层和铠装层不得中断,避免非正常运行时产生感应电动势而发生放电的现象。

第九条:塑料绝缘电缆日趋普遍,其铜带屏蔽和钢铠在塑料护套之内,端部必须良好的接地。否则当三相电流不平衡时,铠装层因感应电动势可能产生放电现象,严重时可能烧毁护层。因此钢铠必须良好的接地。铜屏蔽和钢铠可分开接地,便于实验检查护层,亦可同时接地。

第十条:运行经验表明,中、低压终端头和接头故障大部分是因为密封不良,潮气侵入绝缘所致,电缆终端和接头的封堵密封式确保质量的另一关键。塑料护套的采用日趋普遍,其密封处理最好采用两种以上的方法,效果更佳。如用胶粘剂,密封后外包自粘橡胶带绑扎包紧。
