配电箱规格型号及尺寸

配电箱呢是一种电器产品,在它正常的工作状态中我们可以借助手动货自动开关来对电路实现接通与分断操作。配电箱主要特点在于就是体积小比较轻便,配电箱操作也很方便空间占用率也低但是利用率却很高,所以配电箱的作用非常大。

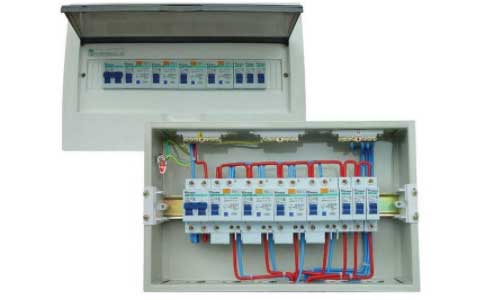

配电箱

配电箱规格型号

配电柜型号有很多,一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等;国外厂家ABB有:MD190,MNS,ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1。

配电箱尺寸

低压配电箱尺寸:

11X16X8(70只/箱装)、15X17X8(64只/箱装)、20X21X9(36只/箱装)、23X24X9(36只/箱装)、28X28X9(30只/箱装)、28X31X9(28只/箱装)、28X37X9(24只/箱装)、28X42X9(20只/箱装)、28X46X9(14只/箱装)、47X21X9(12只/箱装)、47X37X9(10只/箱装)、47X42X9(8只/箱装)、47X46X9(4只/箱装)、58X37X9(4只/箱装)、39X63X9(4只/箱装)、47X67.5X9(4只/箱装)。

动力配电箱规格尺寸:

1、规格:20X30X16、25X30X16、30X40X17、35X45X18、40X50X18、45X55X18、50X60X18、50X70X18、60X70X18、60X80X18、70X80X18、80X100X18;

2、箱体尺寸mm(高X宽X深):200X300X160、250X400X170、350X450X180、400X500X180、450X550X180、500X600X180、500X700X180、600X700X180、600X800X180、700X800X180、800X1000X180。

配电箱选购方法

1、配电箱主要有金属外壳和塑料外壳两种,结构上有暗装式和明装式两类,因此在选择时,根据实际需要选择,不管是选择哪种类型的配电箱,其箱体必须完好无损。

2、家庭配电箱的箱体内接线汇流处应该分别去设立相线、领先以及保护作用的地接线,而且一定要保证整体以及局部配件都是完好的,这个大家再买的时候一定要看清楚,而且要有非常好的绝缘性,可以使用电笔测量一下,看看绝缘性能是否良好,一定要保障安全。

3、空气开关的安装座架应光洁无阻并有足够的空间;配电箱门板应有检查透明窗。
