矿物绝缘电缆载流量表

本载流量计算是按照IEC60364-5-523:1999《建筑物电气装置 第五部分》:电气设备的选择和安装 第523节:布线系统载流量》规定的计算公式和方法进行。

一、矿物绝缘电缆载流量表

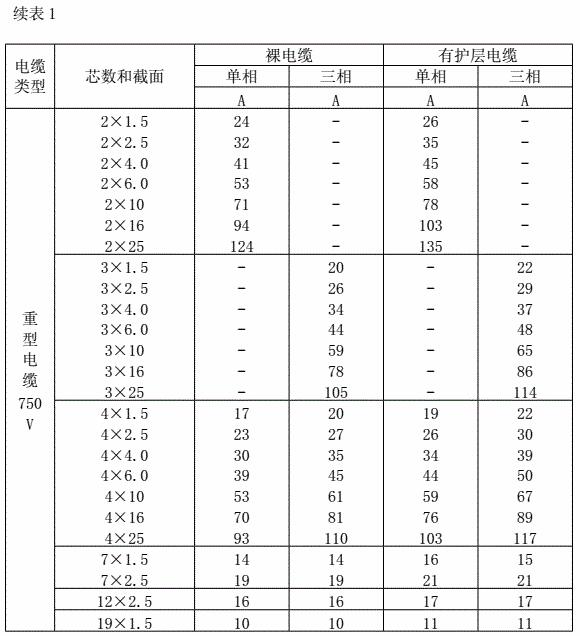

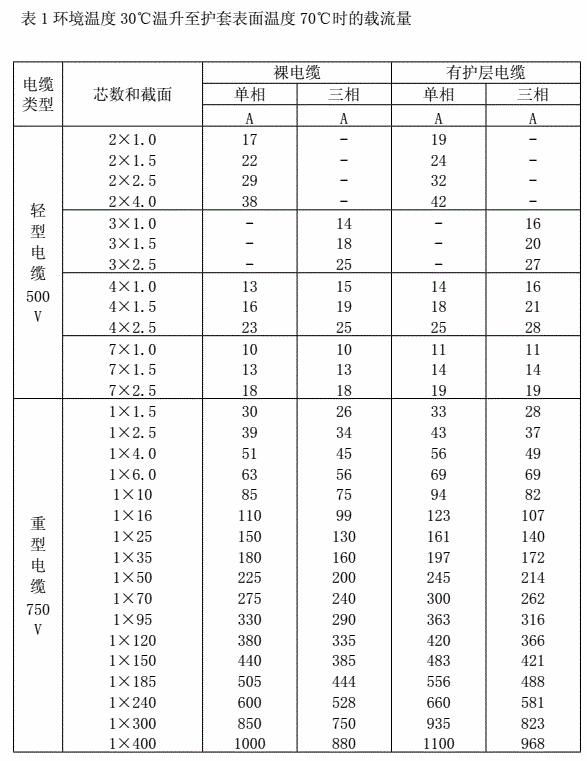

矿物绝缘电缆载流量表

二、载流量的计算公式:I=A×Sm

三、载流量的计算

例1:BTTZ 1×70,用于三相交流电线路,金属护套温度为70℃,环境温度为30℃,空气中相互接触的单芯电缆敷设时的载流量计算

选取A为20.15,m为0.5845,S为70

则I=20.15×700.5845=241A

例2:BTTZ 1×95,用于三相交流电线路,金属护套温度为70℃,环境温度为30℃,空气中单芯电缆垂直平行敷设,留有间距的载流量计算

选取A为22.0,m为0.58,S为95

则I=22.0×950.58=309A

例3:BTTZ 1×25,用于三相交流电线路,金属护套温度为70℃,环境温度为30℃,空气中三角形敷设的载流量计算

选取A为17.4,m为0.6,S为25

则I=17.4×250.6=120A

例4:BTTZ 1×35,用于三相交流电线路,金属护套温度为70℃,环境温度为30℃,空气中三角形敷设的载流量计算

选取A为17.4,m为0.6,S为35

则I=17.4×350.6=147A

例5:BTTZ 1×50,用于三相交流电线路,金属护套温度为70℃,环境温度为30℃,空气中三角形敷设的载流量计算

选取A为17.4,m为0.6,S为50

则I=17.4×500.6=182A
