铠装电缆规格型号及铠装电缆敷设规范

来源：未知

发布日期：2019-09-27 16:14

铠装电缆代号含义：一般型号上都有2位数字，倒数第二位就是表示铠装的，无铠装电缆就是不带铠装的电缆。

比如说YJV23，YJ就是交联聚乙烯绝缘，V聚氯乙烯内护套，2表示双钢带铠装，3表示外护套是聚乙烯。

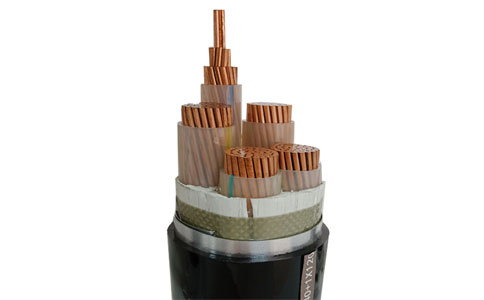

铠装电缆

铠装电缆规格型号

铠装分为钢带铠装(22，23)，细钢丝铠装(32,33)，粗钢丝铠装(42,43)。

钢带铠装电缆型号有VV22、VVP22、ZRVV22、NH-VV2;

控制电缆钢带铠装电缆，型号有KVV22、KVVP2、KVVP22、ZR-KVV22

钢丝铠装电力电缆电缆，型号有VV32、YJV32、ZR-VV32

钢丝铠装控制电缆电缆型号有 KVV32 KVVP32

铠装通信电缆型号： HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)

铠装电缆敷设规范

1、电缆线路上如有接头，为防止接头故障时殃及邻近电缆，可将接头用防火保护盒保护或采取其它防火措施。

2、电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量。

3、电缆固定于支架上，水平装置时，外径不大于50mm的电力电缆及控制电缆，每隔0.6m一个支撑;外径大于50mm的电力电缆，每隔1.0m一个支撑。排成正三角形的单芯电缆，应每隔1.0m用绑带扎牢。垂直装置时，每隔1.0—1.5m应加以固定。

4、电缆沟内全长应装设有连续的接地线装置，接地线的规格应符合规范要求。其金属支架、电缆的金属护套和铠装层应全部和接地装置连接，这是为了避免电缆外皮与金属支架间产生电位差，从而发生交流电蚀或单位差过高危及人身安全。

5、电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐措施。
