什么是线电压和相电压?两者有什么区别?

线电压指的是多相供电系统中任意两相之间的电压,我们常见的是三相供电系统,以三相电为例:三相电中有A相B相C相,A相B相C相任意两相之间的电压就是线电压;交流电中的线电压是380V,如果是星型连接的话,那么线电压就是相电压的√3倍,如果是三角形连接,那么电源的线电压等于相电压;

相电压,对于交流电来说,相电压就是A相B相C相中的任意一相与与零线(N线)之间的电压,电压值是220V,三相交流电中有三个相电压,这三个相电压的电压值相等,频率相同,相互间的相位差是120°;

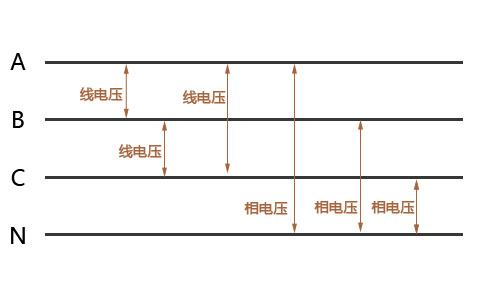

线电压和相电压
线电压和相电压

这个也就是380V/220V的供电系统,这种供电也是我们国家使用的供电方式,而我们居民用电的供电系统也是380V/220V的供电系统,居民用电常用的接地系统是TN-S系统或者是TN-C-S系统。

线电压和相电压的区别:

远距离输送电过程中,电压越高,损耗就越低,这就是国家为什么一直在研究超高压输送电的原因(I=U/R)。一般高压输送电到终端用户端,再通过降压变压器降为市电220V/380V供给不同的用户。

于三相四线制的电网中,三根相线中任意一根与零线间的电压成为相电压;三根相线中任意两根之间的电压成为线电压。三相电压的相位相差120度,线电压是两个相的相电压的矢量和,线电压和相电压的大小关系为:线电压=根号3倍的相电压,即380V=根号3倍220V(不好意思,头条上传不了公式的数学根号3)。

两相电接在正在运行的三相电机上,电机任然可以工作,这就是我们常说的电机缺相运行,但是这样的方式很容易把电机烧坏。三角形接法的三相电机缺相后,电机的输出功率也会变成原来三相电供电时的三分之二,另外两个绕组只提供三分之一的功率,如此就造成了三相不平衡,电流不平衡,电流不平衡,电机当然更容易烧坏。

拓展阅读:

千瓦和度:电功率是用电设备两端电压和通过电流的乘积,即P=UI,千瓦是电功率的单位。我们所用的一些家用电器铭牌上标注的都是指用电器的电功率,比如空调的功率是1.5千瓦等等。度:是人们比较泛泛的称呼,我们平时关于电工的“度”是电能的单位,1千瓦时=1度。

单相负荷与三相负荷:在负荷计算中,单相用电设备应均衡分配到三相上,使各相的计算负荷尽量相近。单相负荷概括起来就是采用一根相线(俗称火线)和一根工作零线(俗称零线)一起给用电设备提供电源,使是做功。三相负荷概括起来就是采用三根相线给用电设备提供电源,使其做功。单相用电设备接于线电压或相电压时的负荷,相应地称为线间负荷和相负荷。需要注意的是线间负荷和相负荷都属于单相负荷。

平均额定电压和额定电压:平均额定电压的出现只是为了短路计算,解除变压器实际变比给计算带来的繁琐。计算短路电流时,由于线路首端短路情况最为严重,因此按线路首端电压考虑,即短路计算电压取比线路额定电压高5%。需要注意的是潮流计算中用到的是额定电压,而不是平均额定电压,也就是说只是在短路计算中为计算方便引入平均额定电压的概念,不可混淆。
