家庭照明线路基本接法

    来源:互联网发布日期:2019-08-15 09:14

照明电路的组成包括电源的引入、单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料。那么家庭照明线路基本接法是什么呢?

1、照明开关是控制灯具的电气元件,起控制照明电灯的亮与灭的作用(即接通或断开照明线路)。开关有明装和安装之分,现家庭一般是暗装开关;

2、根据电源电压的不同,插座可分为三相四孔插座和单相三孔或二孔插座;家庭一般都是单相插座,实验室一般要安装三相插座。根据安装形式不同,插座又可分为明装式和暗装式,现家庭一般都是暗装插座。单相两孔插座有横装和竖装两种。横装时,接线原则是左零右相;竖装时,接线原则是上相下零;单相三孔插座的接线原则是左零右相上接地。另外在接线时也可根据插座后面的标识,L端接相线,N端接零线,E端接地线。 注意:根据标准规定,相线(火线)是红色线,零线(中性线)是黑色线,接地线是黄绿双色线;

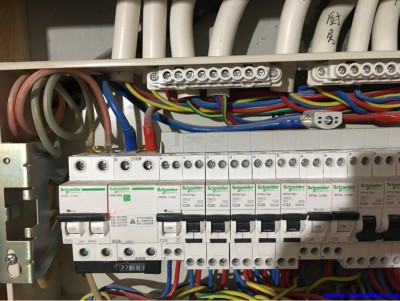

家庭照明线路

3、在准备安装开关和插座的地方钻孔,然后按照开关和插座的尺寸安装线盒,接着按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内对正盒眼,用螺丝固定。固定时要使面板端正,并与墙面平齐;

4、灯座(灯头)的安装 插口灯座上的两个接线端子,可任意连接零线和来自开关的相线;但是螺口灯座上的接线端子,必须把零线连接在连通螺纹圈的接线端子上,把来自开关的相线连接在连通中心铜簧片的接线端子上;

5、漏电保护器的接线:电源进线必须接在漏电保护器的正上方,即外壳上标有“电源”或“进线”端;出线均接在下方,即标有“负载”或“出线”端。倘若把进线、出线接反了,将会导致保护器动作后烧毁线圈或影响保护器的接通、分断能力;

6、漏电保护器的安装:漏电保护器应安装在进户线截面较小的配电盘上或照明配电箱内。安装在电度表之后,熔断器之前。 所有照明线路导线(包括中性线在内),均必须通过漏电保护器,且中性线必须与地绝缘。 垂直安装,倾斜度不得超过5° 。安装漏电保护器后,不能拆除单相闸刀开关或熔断器等。这样一是维修设备时有一个明显的断开点;二是在刀闸或熔断器起着短路或过负荷保护作用;

7、熔断器的安装低压熔断器广泛用于低压供配电系统和控制系统中,主要用作电路的短路保护,有时也可用于过负载保护。常用的熔断器有瓷插式、螺旋式、无填料封闭式和有填料封闭式。使用时串联在被保护的电路中,当电路发生短路故障,通过熔断器的电流达到或超过某一规定值时,熔断器以其自身产生的热量使熔体熔断,从而自动分断电路,起到保护作用;

8、单相电能表(电度表)的安装:单相电能表接线盒里共有四个接线桩,从左至右按l、2、3、4编号。直接接线方法是按编号l、3接进线(1接相线,3接零线),2、4接出线(2接相线,4接零线)。

照明电路安装的技术要求:

1、灯具安装的高度,室外一般不低于3m,室内一般不低于2.5m。

2、照明电路应有短路保护。照明灯具的相线必须经开关控制,螺口灯头中心触应接相线,螺口部分与零线连接。不准将电线直接焊在灯泡的接点上使用。绝缘损坏的螺口灯头不得使用。

3、室内照明开关一般安装在门边便于操作的位置,拉线开关一般应离地2~3m,暗装翘板开关一般离地1.3m,与门框的距离一般为0.15~0.20m。

4、明装插座的安装高度一般应离地1.31.5m。暗装插座一般应离地0.3m,同一场所暗装的插座高度应一致,其高度相差一般应不大于5mm,多个插座成排安装时,其高度应不大于2mm。

5、照明装置的接线必须牢固,接触良好,接线时,相线和零线要严格区别,将零线接灯头上,相线须经过开关再接到灯头。

6、应采用保护接地(接零)的灯具金属外壳,要与保护接地(接零)干线连接完好。

7、灯具安装应牢固,灯具质量超过3kg时,必须固定在预埋的吊钩或螺栓上。软线吊灯的重量限于1kg以下,超过时应加装吊链。固定灯具需用接线盒及木台等配件。

8、照明灯具须用安全电压时,应采用双圈变压器或安全隔离变压器,严禁使用自耦(单圈)变压器。安全电压额定值的等级为42V、36V、24V、12V、6V。

9、灯架及管内不允许有接头。

10、导线在引入灯具处应有绝缘保护,以免磨损导线的绝缘,也不应使其承受额外的拉力;导线的分支及连接处应便于检查。

照明电路安装的具体要求:

1、布局:根据设计的照明电路图,确定各元器件安装的位置,要求符合要求,布局合理,结构紧凑,控制方便,美观大方。

2、固定器件:将选择好的器件固定在网板上,排列各个器件时必须整齐。固定的时候,先对角固定,再两边固定。要求元器件固定可靠,牢固。

3、布线:先处理好导线,将导线拉直,消除弯、折,布线要横平竖直,整齐,转弯成直角,并做到高低一致或前后一致,少交叉,应尽量避免导线接头。多根导线并拢平行走。而且在走线的时候紧紧的记着“左零右火”的原则(即左边接零线,右边接火线)。 (4)接线:由上至下,先串后并;接线正确,牢固,各接点不能松动,敷线平直整齐,无漏铜、反圈、压胶,每个接线端子上连接的导线根数一般不超过两根,绝缘性能好,外形美观。红色线接电源火线(L),黑色线接零线(N),黄绿双色线专作地线(PE);火线过开关,零线一般不进开关;电源火线进线接单相电能表端子“1”,电源零线进线接端子“3”,端子“2”为火线出线,端子“4”为零线出线。进出线应合理汇集在端子排上。

4、检查线路:用肉眼观看电路,看有没有接出多余线头。参照设计的照明电路安装图检查每条线是否严格按要求来接,每条线有没有接错位,注意电能表有无接反,漏电保护器、熔断器、开关、插座等元器件的接线是否正确。

5、通电:送电由电源端开始往负载依次顺序送电,先合上漏电保护器开关,然后合上控制白炽灯的开关,白炽灯正常发亮;合上控制日关灯开关,日光灯正常发亮;插座可以正常工作,电能表根据负载大小决定表盘转动快慢,负荷大时,表盘就转动快,用电就多。 (7)故障排除:操作各功能开关时,若不符合要求,应立即停电,判断照明电路的故障,可以用万用表欧姆档检查线路,要注意人身安全和万用表档位。
