高清时代如何选择视频同轴电缆

    来源:互联网发布日期:2019-08-12 10:48

从外形上看,同轴电缆只有颜色和粗细之分,我们用廉价的普通同轴电缆传输标清甚至高清数字视频信号好像也是可以的,但却有很多的不确定因素。则在系统设计之初,我们总是会担心这些不确定因素会使系统的稳定性和可靠性下降,从而导致会某些路由可能因其电缆选择不合适根本无法进行正常的信号传输,选择合适的视频同轴电缆,看来不仅仅只是价格的问题,更多的是则电缆的选材以及其他有关电缆的相关因素。





一、首先让我们线大致了解一下视频同轴电缆的物理结构。

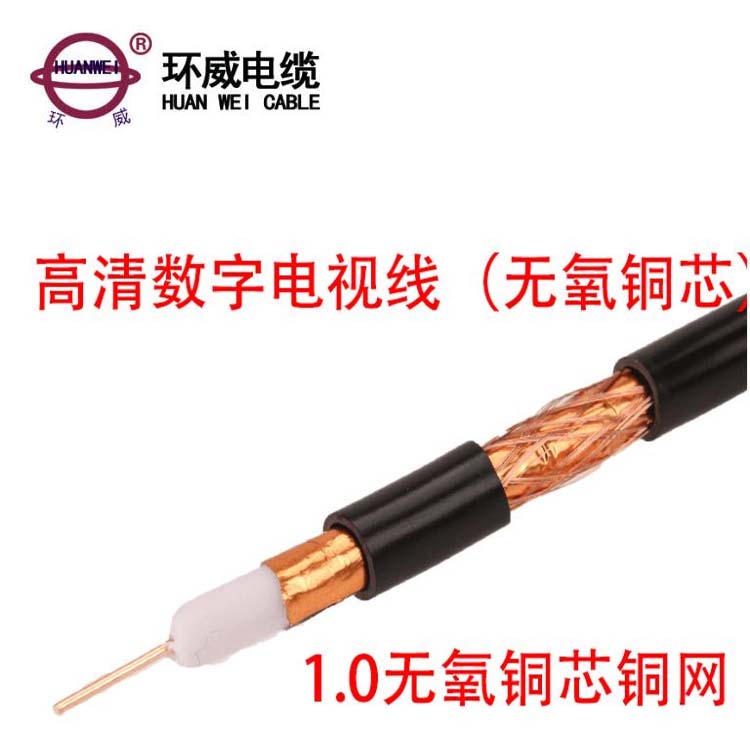

视频同轴电缆分为外皮层、介质层以及中心导体层和屏蔽层,则每层使用的材料和结构也有差异。

(1)外皮层:对于电缆来讲没有太多可说的,因为它是对电缆起保护作用的。但在移动环境中使用,有些电缆外皮因添加特殊的材料,使其耐磨性能出色。

(2)中心导体层:分为“实心”和“散心”,体现为电缆的柔韧性不同,因其实心导体视频同轴电缆较硬,而散心导体视频同轴电缆较为柔软,则更加适合在流动性的场合中使用。

(3)屏蔽层:结构分为“编织网加铝箔”、“单编织网状”和“多层编织网加铝箔”以及“多层编织网状”几种形式。而电缆屏蔽结构的覆盖率是电缆物理特性的一个重要参考指标,体现在编织网的密度和铝箔交界处的处理。屏蔽层在传输回路中作为地线使用,更加重要的作用是起保护信号免受在工作环境中电磁干扰以及本身信号传输不影响环境中的其他设备。

(4)介质层:分为“实心”、“发泡”和“高密度发泡”几种,介质层决定了电缆的特性阻抗,就是我们通常说道75欧姆或者50欧姆。同时,同时介质层也决定了电缆的衰减情况。而且“物理发泡”和“高密度物理发泡”的介质损耗更小,用于传输高速率的高清数字视频非常理想的,但是在布线施工过程中的弯曲和挤压及过大的受力,会造成电缆介质层变形,从而影响电缆的特性阻抗以及增大介质损耗,则特性阻抗的变化又将会导致信号的传输反射,影响实际有效传输距离。

二、电缆尺寸

主要是考虑电缆的外径、介质层的直径和中心导体直径,对于冷压式BNC接插件,则需要严格配合才能够获得*好的传输性能。而从外径而言,一般国内通常描述为“杠几”,如杠4、杠5或杠7,细缆有杠1.5或杠3,更粗的有杠11,杠12或更大。则欧美同轴电缆通常会以RG规范,例如:橡RG6/11/58/59等等,再或者是mini RG。

三、又该如何去选择满足数字视频和高清数字视频传输的电缆?

数字电视分为标清和高清,其中又细分了很多标准,例如串行分量数字标清、NTSC/PAL复合数字和串行分量隔行高清和逐行高清。4:3或16:9,码流从143Mbit/s到3GMbit/s。而国内通常以SMPTE 259M为标准,例如270Mb/s 串行SDI格式或SMPTE 292M标准以及1080i串行SDI格式。在选择同轴电缆时,首先要根据使用的信号格式来确定我们的传输码流和需要传输的距离,然后再去和电缆厂家提供的测试数据进行比对。对于标清信号的传输来说,一定长度的电缆是指在指定的传输速率上的幅度衰减不能大于30dB,而高清传输则不允许超过20dB。产生这么大的衰减,电缆基本上已经快到传输的崩溃点,到了崩溃点,信号接收端已经无法恢复数据。

更简单的方法是电缆厂家一般在提供各种型号电缆的不同标准参考传输距离,不超过这个参考距离,则传输是安全的。当然信号传输除了和电缆本身有关外,还和电缆的接插件压/焊接工艺和在施工过程中的受损/受力以及跳线排或者中间转接的数量也有者密切关系。通常来说,*好的接插件和跳线器,每个环节也会有近0.1dB的衰减。其他厂家同轴电缆数据可以向厂家索要,厂家应当会提供相应参考。

*后小编特别提示,对于数字的视频传输,电缆选择千万不能心存侥幸,保护配套的接插件和跳线排等相关环节。专业系统需要极高的可靠性和稳定性,则不允许电缆有任何不确定因素存在,不然花在排除电缆布线隐患方面的时间可能会有特别严重的后果,造成工作进程速度影响工作效率不说,还会造成不必要的损失。
