金环宇电线电缆:电线的颜色表示什么意思

    电线在我们日常生活中随处可见,稍微留意下就会发现,电线有各种各样的颜色。相信很多人对于电线颜色都不太明白表示什么作用。我们的家庭用电一般都是取自电网三相电,很多人并不知道每根电线的颜色分别代表着什么。今天金环宇电线电缆小编就和大家说说电线的颜色都表示什么意思。

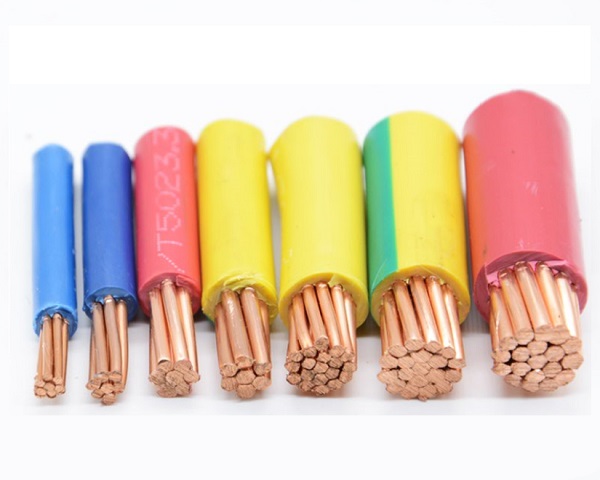

    我们常见的电线颜色有黑、白、绿、红、蓝、黄绿、棕和灰,电线表皮的绝缘护套颜色通常都示意着有自己的功能。所以,我们在日常的检修与查看用电设备时,除了关掉总开关之外,还需要确定碰到的每根不同颜色的电线都是些什么线。

    一、 各种颜色代表什么线

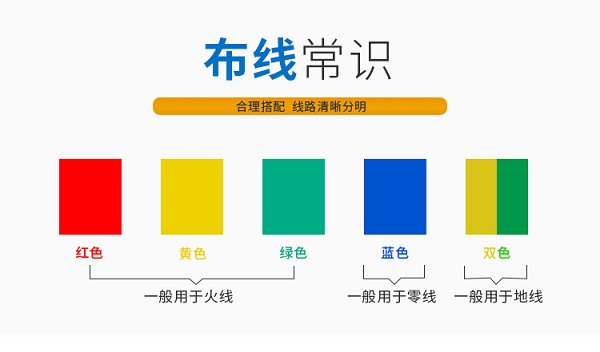

    1、三相五线制接法:分为三个相线(A、B、C线)、一个中性线(N线);以及一个地线(PE线),共五条线,因此命名为三相五线。国标中三相五线制标准导线的颜色为:A线、B线蓝色(绿色)、C线红色、N线褐色,PE线黄绿色或黑色。一般规定,三相电线颜色为黄、绿、红,分别为A、B、C三相,蓝色为零线,黄绿相间的为接地线,接线时黄、绿、红接火线,蓝色接零线,黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。      有时四线颜色区分不太明显时,三根截面一样的为火线,截面稍小的为零线。220V单相电中,一根火线,一根零线。实际操作中安全为上,红色是火线,蓝色是零线,黄色或黄白相间的是地线。相线一般是黄、绿、红,保护中性线(PEN线)是黑色,保护线(PE线)是黄绿双色线,保护线在任何情况下都严禁做相线使用。

    根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定:"配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线"。保护线(PE)即地线必须(强制性规定)用黄绿双色线,零线用蓝色,(不是强制性规定,在条件许可时,匀应选择蓝色线),三相线不使用蓝色而用红、黄、绿色。

    2、经过变电站降压后普通居民供电线路中线电压为380V,相线和地线或中性线之间的电压(即相电压)均为220V。

    小区中常见的总进线是三相四线制,而我们单个家庭又采用单相接法即取三个相线中的一相加中性线(作零线)、地线。220V交流电的相线(火线)用红色或棕色,因为这两种颜色是热色,醒目。使用零线时候那么就可以使用兰色或绿色,接地线用黑色或黄绿色。 常用相线是红色,零线蓝色,接地黑色、黄绿色。

    3、直流电源线:红色表示正极,黑色是负极

    电源线多采用多股线,柔软性好,方便布局。常采用RVV2×2.5和RVV2×1.5型号的电线。该两种线分别代表2芯2.5平方毫米和2芯1.5平方毫米。可通电流达10A和6A足够我们家庭小电器使用。

    以上内容就是金环宇电线电缆:电线的颜色表示什么意思,希望对大家有所帮助。想要了解更多关于电线电缆知识,可登陆深圳市金环宇电线电缆有限公司网站查看!
