电线中的黄绿线是什么线?

一般规定,三相电线颜色为黄、绿、红,分别为A、B、C三相,代表的是火线,蓝色为零线,黄绿相间的线代表为地线。

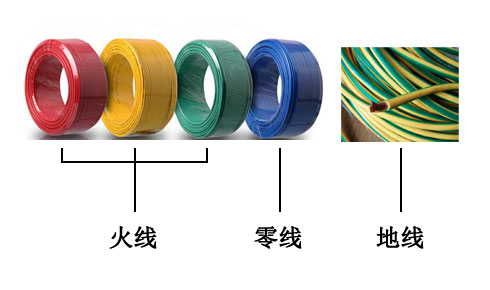

火线(红。黄、绿)零线(蓝)地线(黄绿相间)
火线(红。黄、绿)零线(蓝)地线(黄绿相间)

接线时黄、绿、红接火线,蓝色接零线,黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。有时四线颜色区分不太明显时,三根截面一样的为火线,截面稍小的为零线。你说的变压器也许是控制回路的电源,如是380V,接到任意两根火线上;如是220V,则接一根火线,一根零线。

实际操作 安全为上红色是火线,蓝色是零线,黄色或黄白相间的是地线。相线一般是黄、绿、红,保护中性线(PEN线)是黑色,保护线(PE线)是黄绿双色线,保护线在任何情况下都严禁作相线使用。

根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定:

“配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线”

根据规范,可以得出:保护线(PE)即地线必须(强制性规定)用黄绿双色线,零线用蓝色,(不是强制性规定,在条件许可时,匀应选择蓝色线),相线不使用蓝色即为红、黄、绿色。(相线颜色还未一致起来,不同公司可能规定不一样。下面用颜色方式可以参考。零线匀用蓝色,如果用于插座,相线用红色。灯路进线用红色,灯路控制线或双控线用黄色和绿色)

按规定颜色布线插座图:红色、蓝色、双色线穿入插座底盒。红色作火线,蓝色作零线,双色线作地线。按规定颜色穿线,施工也方便,红色线火线与插座L极连接,蓝色零线与N极连接,双色线与接地标识连接。

按规定颜色灯路布线图:进火线用红色,零线用蓝色,控制线用黄色(也可使用绿色)

什么是火线和零线:

火线是电路中输送电的电源线,零线是从变压器中性点接地后引出的主干线,与火线(L)构成回路,对用电设备进行供电。

如何判断火线和零线

1.用万能表。首先先将万用表置于交流档500v,手捏一表笔,另一表笔分别触接电源线。电压高的则是火线,低的就是零线,电压为0的是地线。要是交流档打的是对的,电压要比实际值小,要是一不小心打错到了电阻档,是会伤到自己的,所以要做好自我保护。

2.灯泡

找一个灯泡(带灯口),断开电源后,将灯泡的一端连接到火线上。另一端连接到任意测线上。合闸,能够正常点亮灯泡的是零线;灯泡不亮或交暗的是地线。

零线和地线接错的后果

1.因为是交流电,所以火和零互换对电器没什么影响。面对3孔插座,左零,右火,主要是维修时使用。

2.零和地接反或混接,这种情况比较危险。因为地线如果接到零线上,会导致设备外壳带电。(一般设备正常时外壳几乎不带电)
