电线接线缠绕方法(图解)_导线的连接方法

    来源:金环宇电线电缆发布日期:2018-03-28 16:53

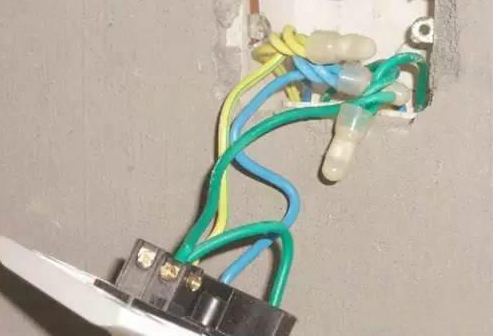

电线接头,就是一根线接了过后,就会有一个接头,来看看这个电线接头的接法图解是这样的:

电线接头

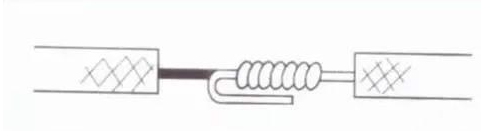

1、螺线法

先给大家上图看看,直观上能不能理解呢?

其实也很简单,就是将两根电线中的一根拧成一股,然后绕到另一根上,七八圈为宜。然后将另一根线向后弯曲,这样就能防止脱落了。

这样是不是很漂亮,看着就赏心悦目,这样也是为了避免电线短路、打火。

电线接线缠绕方法

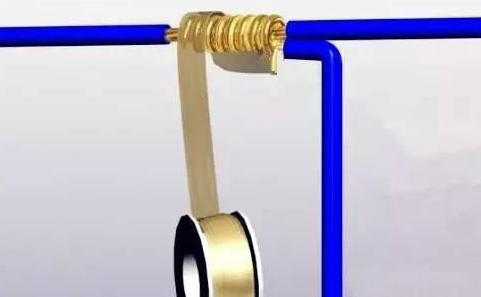

2、防火胶布法

这种就是先用螺线法绕好,再用胶布缠上就好了,记得要多绕几层。一般用在天花板吊灯上。

电线接线缠绕方法

3、压线帽法

上一种方法电线还是裸露的,这种就更加安全了,但是需要专业的工具了,把线绕到压线帽上,然后在用压线钳把它拧紧了。根据线是平方数、根数来选择压线帽大小就行了。

电线接线缠绕方法

当然现在也有更专业的接线端出现了,只要把合适的线插进去就好啦。就是接线端得专门买。

电线接线缠绕方法

导线的两种连接方法

1、剖削导线绝缘层 可用剥线钳或钢丝钳剥削导线的绝缘层,也可用电工刀剖削塑料硬线的绝缘层。

用电工刀剖削塑料硬线绝缘层时,电工刀刀口在需要剖削的导线上与导线成450夹角,斜切入绝缘层,然后以250度角倾斜推削,最后将剖开的绝缘层折叠,剖削绝缘时不要削伤线芯。

2、单股铜芯导线的直线连接和T形分支连接

(1) 单股铜芯导线的直线连接 先将两线头剖削出一定长度的线芯,清除线芯表面氧化层,将两线芯作X形交叉,并相互绞绕2~3圈,再扳直线头。将扳直的两线头向两边各紧密绕6圈,切除余下线头并钳平线头末端。

(2) 单股铜芯导线的T 形分支连接 将剖削好的线芯与干线线芯十字相交,支路线芯根部留出约3~5mm,然后顺时针方向在干线线芯上密绕6~8圈,用钢丝钳切除余下线芯,钳平线芯末端。
