电线颜色分别代表什么意思

买电线时,常看见电线有很多种颜色,其实呀,电线的外皮的颜色都是有不同意义的。下面说下每根带颜色的电线都是什么含义。

一般规定,三相电线颜色为黄、绿、红,分别为A、B、C三相,蓝色为零线,黄绿相间的为接地线,接线时黄、绿、红接火线,蓝色接零线,黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。有时四线颜色区分不太明显时,三根截面一样的为火线,截面稍小的为零线。你说的变压器也许是控制回路的电源,如是380V,接到任意两根火线上;如是220V,则接一根火线,一根零线。

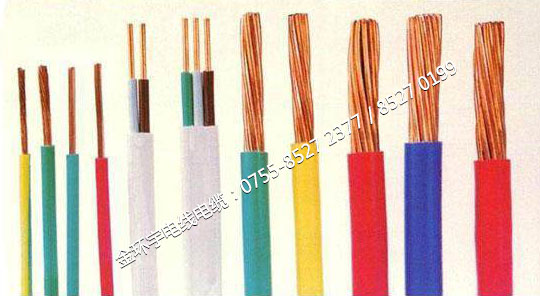

金环宇电线颜色

实际操作 安全为上红色是火线,蓝色是零线,黄色或黄白相间的是地线。相线一般是黄、绿、红,保护中性线(PEN线)是黑色,保护线(PE线)是黄绿双色线,保护线在任何情况下都严禁作相线使用。

根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定:

“配线时,相线与零线的颜色应不同,同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线”

保护线(PE)即地线必须(强制性规定)用黄绿双色线,零线用蓝色,(不是强制性规定,在条件许可时,匀应选择蓝色线),相线不使用蓝色即为红、黄、绿色。(相线颜色还未一致起来,不同公司可能规定不一样。
