多股电线连接的常用方法(图示)

    来源:金环宇电线电缆发布日期:2018-03-21 11:21

电线连接好好才能保证电线接头不发生打火、短路,与接触不良的现象。下面详细说下多股电线接头连接的常用方法,仅供大家参考。

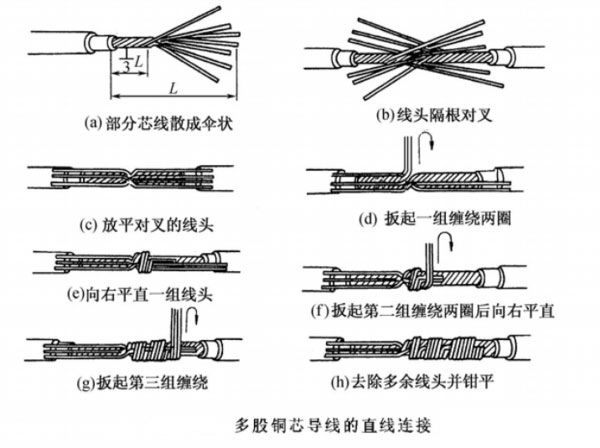

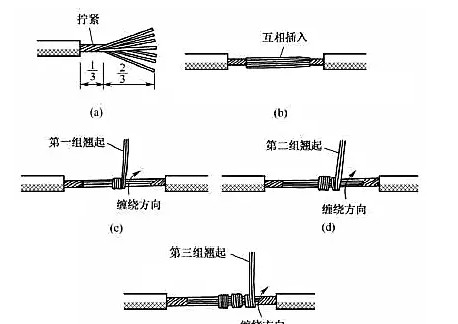

多股铜导线的直接连接多股铜导线的直接连接如图1所示,首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约1/3芯线绞合拧紧,而将其余2/3芯线成伞状散开,另一根需连接的导线芯线也如此处理接着将两伞状芯线相对着互相**后捏平芯线,然后将每一边的芯线线头分作3组,先将某一边的第1组线头翘起并紧密缠绕在芯线上,再将第2组线头翘起并紧密缠绕在芯线上,最后将第3组线头翘起并紧密缠绕在芯线上以同样方法缠绕另一边的线头。


图1

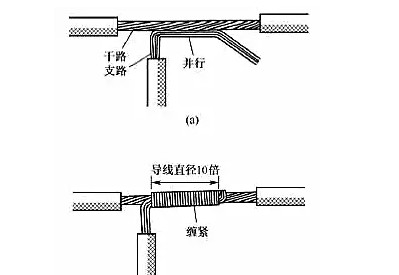

多股铜导线的分支连接多股铜导线的T字分支连接有两种方法,一种方法是将支路芯线90°折弯后与干路芯线并行[见图2(a)],然后将线头折回并紧密缠绕在芯线上即可[见图2(b)]。


图2

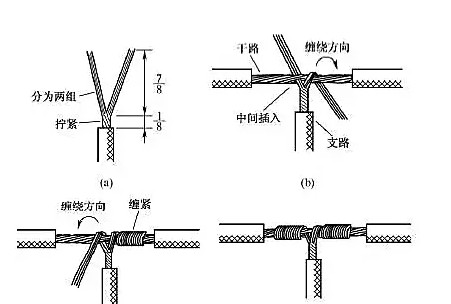

另一种方法如图3所示,将支路芯线靠近绝缘层的约1/8芯线绞合拧紧,其余7/8芯线分为两组[见图3a)],一组**干路芯线当中,另一组放在干路芯线前面,并朝右边按图3(b)所示方向缠绕 4~5圈再将**干路芯线当中的那一组朝左边按图3(c)所示方向缠绕4~5圈,连接好的导线如图3(d)所示。


图3

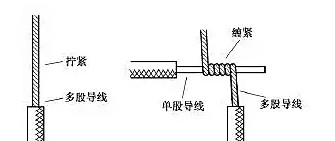

单股铜导线与多股铜导线的连接单股铜导线与多股铜导线的连接方法如图4所示,先将多股导线的芯线绞合拧紧成单股状,再将其紧密缠绕在单股导线的芯线上5~8圈,最后将单股芯线线头折回并压紧在缠绕部位即可。


图4

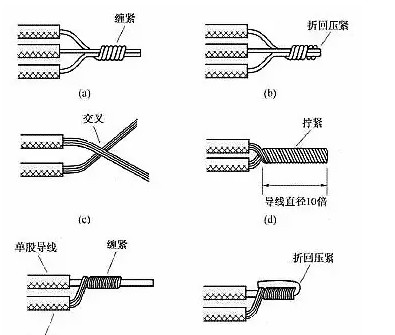

同一方向的导线的连接当需要连接的导线来自同一方向时,可以采用图5所示的方法对于单股导线,可将一根导线的芯线紧密缠绕在其他导线的芯线上,再将其他芯线的线头折回压紧即可对于多股导线,可将两根导线的芯线互相交叉,然后绞合拧紧即可对于单股导线与多股导线的连接,可将多股导线的芯线紧密缠绕在单股导线的芯线上,再将单股芯线的线头折回压紧即可。


图5

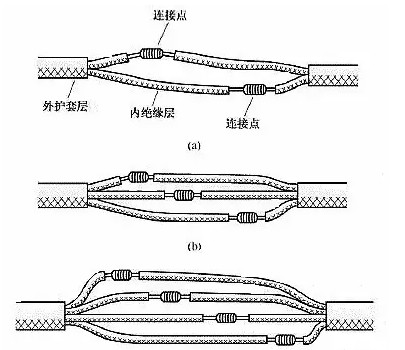

双芯或多芯电线电缆的连接双芯护套线三芯护套线或电缆多芯电缆在连接时,应注意尽可能将各芯线的连接点互相错开位置,可以更好地防止线间漏电或短路图6(a)所示为双芯护套线的连接情况,图6(b)所示为三芯护套线的连接情况,图6(c)所示为四芯电力电缆的连接情况。


图6
