电线电缆规格型号认识大全

    来源:互联网发布日期:2018-04-17 09:41

一、电线与电缆的区分

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线。没有绝缘的称为裸电线,其他的称为电缆。

导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。

二、不同的电缆

(1) 类别:H——市内通信电缆 HP——配线电缆 HJ——局用电缆

(2)绝缘:Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫/实心皮聚烯烃绝缘

(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝,钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套

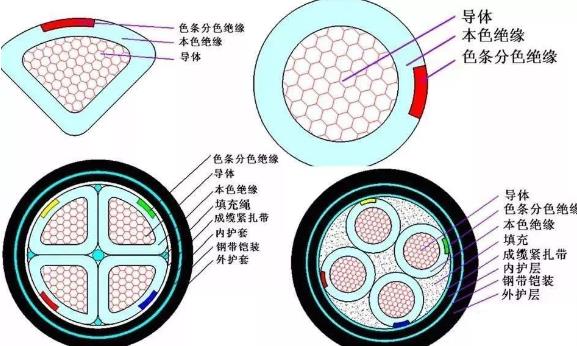

电缆结构图

(4)特征:T——石油膏填充 G——高频隔离 C——自承式

(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层; 33——单层细钢丝铠装聚乙烯被层; 43——单层粗钢丝铠装聚乙烯被层 ; 53——单层钢带皱纹纵包铠装聚乙烯外被层; 553——双层钢带皱纹纵包铠装聚乙烯外被层

三、电缆型号代码

1、用途代码-不标为电力电缆,K为控制缆,P为信号缆;

2、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯

3、导体材料代码-不标为铜,L为铝;

4、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套

5、派生代码-D不滴流,P干绝缘;

6、外护层代码

7、特殊产品代码-TH湿热带,TA干热带;

8、额定电压-单位KV

四、不同作用的电缆

1、SYV:实心聚乙烯绝缘射频同轴电缆

2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)——适用于闭路监控及有线电视工程

SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线 物理 发泡聚乙烯(绝缘)(锡丝)(铝)、 聚氯乙烯(聚乙烯)

3、信号控制电缆(RVV护套线、RVVP屏蔽线)——适用于楼宇对讲、防盗报警、消防、自动抄表等工程

RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V2-24芯——用途:仪器、仪表、对讲、监控、控制安装

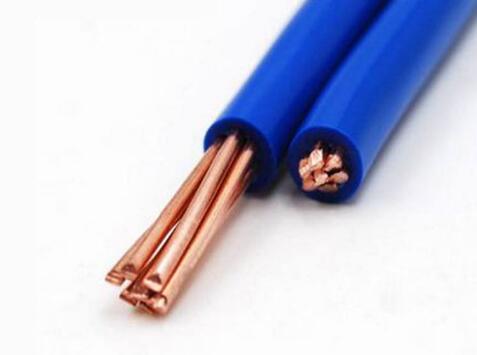

铜芯电线

4、RG:物理发泡聚乙烯绝缘接入网电缆——用于同轴光纤混合网(HFC)中传输数据模拟信号

5、KVVP:聚氯乙烯护套编织屏蔽电缆——用途:电器、仪表、配电装置的信号传输、控制、测量

6、RVV(227IEC52/53) 聚氯乙烯绝缘软电缆 ——用途:家用电器、小型电动工具、仪表及动 力照明

7、AVVR聚氯乙烯护套安装用软电缆

8、SBVV HYA 数据通信电缆(室内、外)——用于电话通信及无线电设备的连接以及电话配线网的 分线盒接线用

9、RV、RVP 聚氯乙烯绝缘电缆

10、RVS、RVB——适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

11、BV、BVR 聚氯乙烯绝缘电缆 ——用途:适用于电器仪表设备及动力照明固定布线用

12、RIB音箱连接线(发烧线)

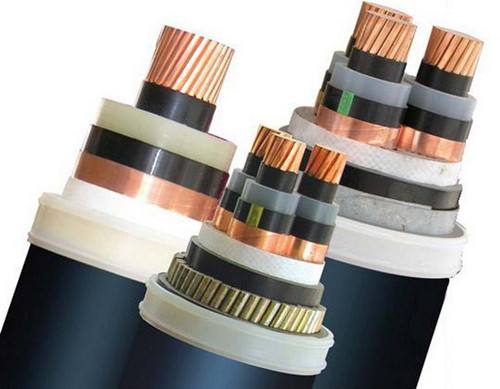

铜芯电缆

13、KVV聚氯乙烯绝缘控制电缆——用途:电器、仪表、配电装置信号传输、控制、测量

14、SFTP双绞线 传输电话、数据及信息网

15、UL2464电脑连接线

16、VGA 显示器线

17、SYV同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)

18、SDFAVP、SDFAVVP、SYFPY同轴电缆,电梯专用

19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

五、电力电缆铠装和外护套数字

1联锁铠装纤维外被;

2双层钢带聚氯乙烯外套;

3细圆钢丝聚乙烯外套;

4粗圆钢丝;

5皱纹(轧纹)钢带;

6双铝(或铝合金)带;

7铜丝编织;

8钢丝编织

六、电线电缆的应用分类

1、电力系统

电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

2、信息传输系统

主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

3、机械设备、仪器仪表系统

此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

七、电线电缆产品分类

1、裸电线及裸导体制品

本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆

本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆

该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀,制造精度要求高。

5、电磁线(绕组线)

主要用于各种电机、仪器仪表等。

八、电线电缆规格型号

RY聚乙烯绝缘软线

BV铜芯聚氯乙烯绝缘电线

RV 铜芯聚氯乙烯绝缘安装软线

RV铜芯氯乙烯绝缘连接电缆(电线)

BLV铝芯聚氯乙烯绝缘电线

BYR聚乙烯绝缘软电线

BVR铜芯聚氯乙烯绝缘软线

BVS铜芯聚氯乙烯绝缘绞型软线

RVB铜芯聚氯乙烯绝缘平型连接线软线

RYV聚乙烯绝缘聚氯乙烯护套软线

BYVR聚乙烯绝缘聚氯乙烯护套软线

BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线

BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线



AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)

RVB铜芯聚氯乙烯平型连接电线

RVS铜芯聚氯乙烯绞型连接电线

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV-105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线

九、电线电缆规格表示法的含义

规格采用芯数、标称截面和电压等级表示

1、单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),0.6/1KV,

如:4*(1*185)+1*95 0.6/1KV

2、多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,0.6/1KV,

如:4**185+1*95 0.6/1KV

3、电线电缆规格型号说明:



注:

B(B)——第一个字母表示布线,第二个字母表示玻璃丝编制。

V(V)——第一个字母表示聚乙烯(塑料)绝缘,第二个字母表示聚乙烯护套。

L(L)——铝,无L则表示铜

F(F)——复合型

R——软线

S——双绞

X——绝缘橡胶
